Kodak EasyShare Druckerstation der Serie 3 — Benutzerhandbuch


Inhaltsverzeichnis > Produktübersicht

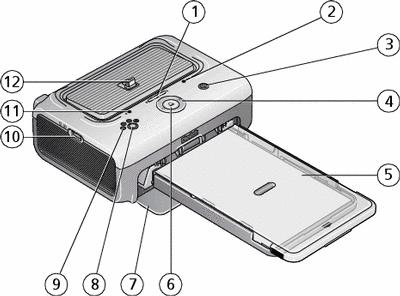

Ansicht von vorne, oben und von der Seite


1

Akkuladeanzeige/Tiefentladungstaste

7

8

Papierkassettenklappe

Bildgrößentaste

2

3

4

5

6

Farbkassettenanzeige

Übertragungstaste/-anzeige

Links-/Rechts-Taste

Papierkassette

Drucktaste/-anzeige

9

10

Bildgrößenanzeigen , , ,

USB-Anschluss (für optional erhältliches Kodak Kartenlesegerät oder PictBridge- kompatibles Gerät)

11

12

Papieranzeige

Kameraanschluss

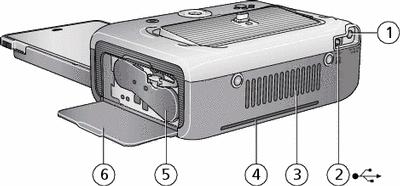

Ansicht von hinten, oben und von der Seite



1

Gleichstromeingang (DC-In)

4

Schlitz für Papierweg

2

USB-Anschluss (zum Computer)

5

Farbkassette (Installation wie abgebildet)

3

Lüftungsöffnungen

6

Abdeckung der Farbkassette
