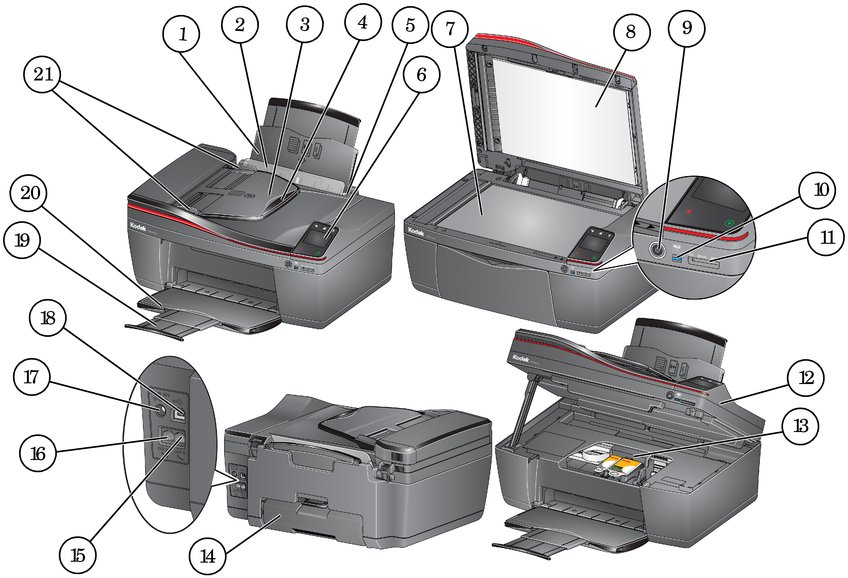

Guide d'utilisation étendu — pour imprimantes tout-en-un KODAK HERO 4.2

1

Bac d'alimentation papier

11

Logement pour carte mémoire

2

Butée des guides papier

12

Trappe d'accès

3

Chargeur automatique

13

Tête d'impression avec cartouches d'encre installées

4

Extension du bac du chargeur automatique

14

Dispositif d'impression recto verso

5

Guide papier droit*

15

Port Line in du téléphone

6

Panneau de commande

16

Port Ext out du téléphone

7

Vitre du scanner

17

Port de connexion du cordon d'alimentation

8

Capot du scanner

18

Port USB

9

Bouton d'alimentation

19

Extension du bac de sortie

10

Voyant de connectivité Wi-Fi**

20

Bac de sortie

*Guide papier gauche non illustré.

21

Guides papier du chargeur automatique

**Le voyant est allumé lorsque l'imprimante est connectée à un réseau Wi-Fi et clignote durant la recherche d'un réseau Wi-Fi disponible ou lorsque le signal actuel est trop faible pour transmettre ou recevoir des signaux Wi-Fi
