9 Maintenance de l'imprimante

Remplacement de la tête d'impression

IMPORTANT :

le remplacement de la tête d'impression n'est pas une procédure de maintenance courante. Remplacez-la uniquement si vous en recevez une nouvelle de Kodak.

1. Assurez-vous que l'imprimante est sous tension.

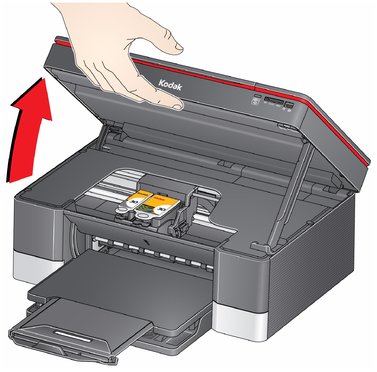

2. Soulevez la trappe d'accès et attendez que le chariot vienne se placer en position d'accès.

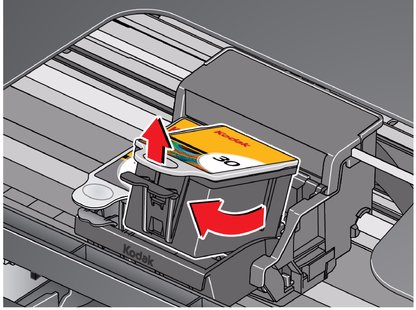

3. Retirez les deux cartouches d'encre et mettez-les de côté.

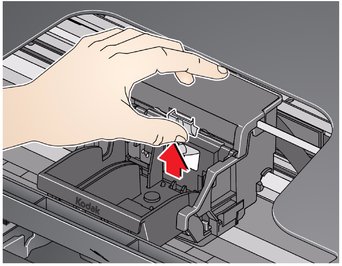

4. Libérez la tête d'impression existante en relevant le bouton.

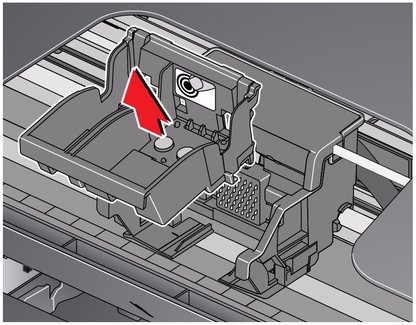

5. Soulevez la tête d'impression usagée pour la dégager du chariot .

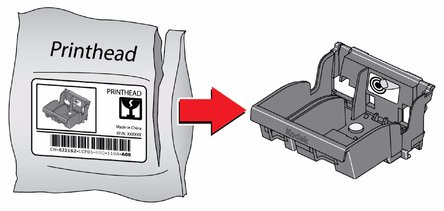

6. Sortez la nouvelle tête d'impression de son emballage.





   ATTENTION : Ne touchez pas les contacts dorés. Vous risqueriez de les endommager.

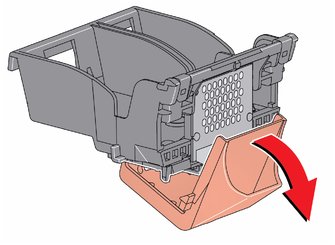

7. Retirez le capuchon protecteur de la tête d'impression.





8. Insérez la nouvelle tête d'impression dans le chariot.

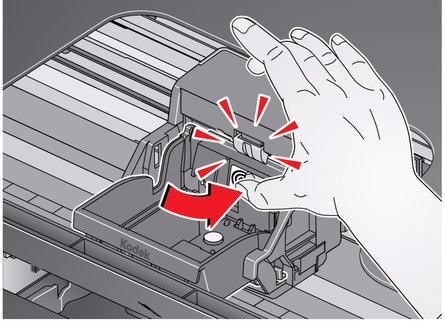

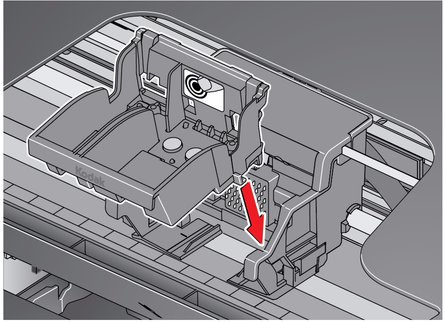

9. Appuyez fermement sur l'étiquette de la tête d'impression jusqu'à ce qu'elle s'enclenche.

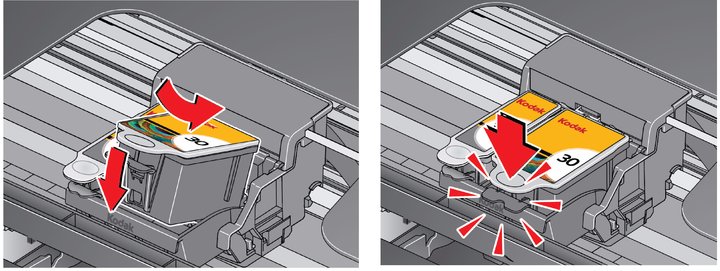

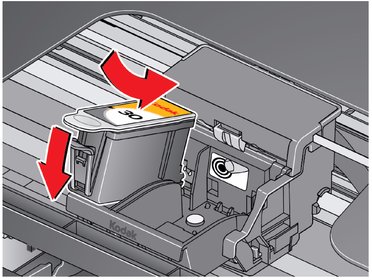

10. Insérez la cartouche d'encre noire dans la tête d'impression.

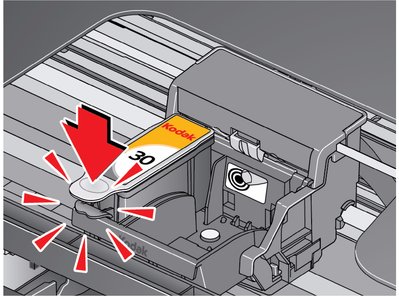

11. Appuyez sur la languette de la cartouche d'encre jusqu'à ce que vous entendiez un clic.





12. Répétez les étapes 10 et  pour la cartouche d'encre couleur.





13. Fermez la trappe d'accès.

    L'imprimante détecte la nouvelle tête d'impression. Suivez les instructions qui s'affichent sur le panneau de commande pour étalonner l'imprimante.
